通过串口调试无线ESP8266模块

2015年9月5日 6021点热度 0人点赞 0条评论

固件接线方法:采用USB转TTL串口连接模块与PC
VCC----3.3
GND--GND
CH_PD--3.3
GPIO0--GND(烧录固件时连接,不烧录时为空)
RX--TX
TX--RX

20150413210831229

[text]

3.3V供电 要独立供电 不能直接用CH340usb上的

3.3V供电 要独立供电 不能直接用CH340usb上的

3.3V供电 要独立供电 不能直接用CH340usb上的

[/text]

重要的事情说三遍。

我建议在测试ESP8266前先测试CH340的功能。

测试CH340:

短接TX 和 RX,使用[butdown href='http://pan.baidu.com/s/1bnqbUn9 ']密码: qr2k[/butdown]

调试工具[butdown href=http://pan.baidu.com/s/1qWN113u ']密码: p3fr[/butdown]

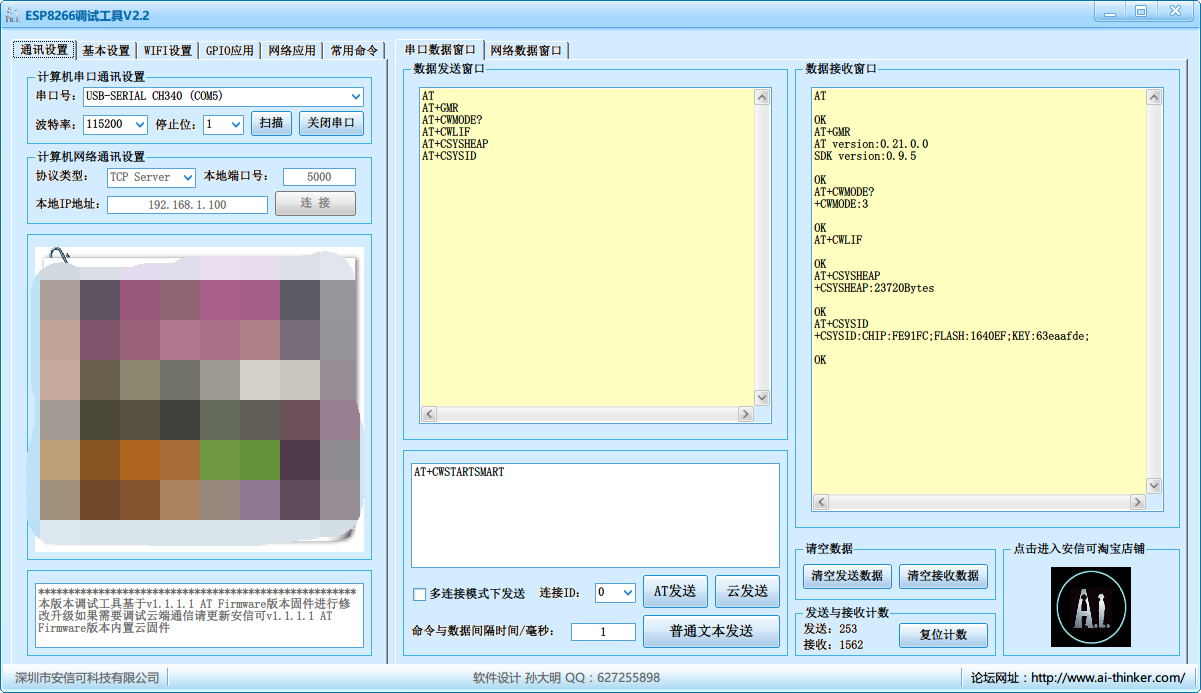

2015-09-05_130404_看图王  博主在调试过程中一直使用9600波特率,没有成功连接,返回数据均显示乱码。百思不得其解,后来换用115200波特率正常使用,各功能反馈正常。

在“常用命令”目录下测试各个指令功能,返回数据“ok”即正常。
